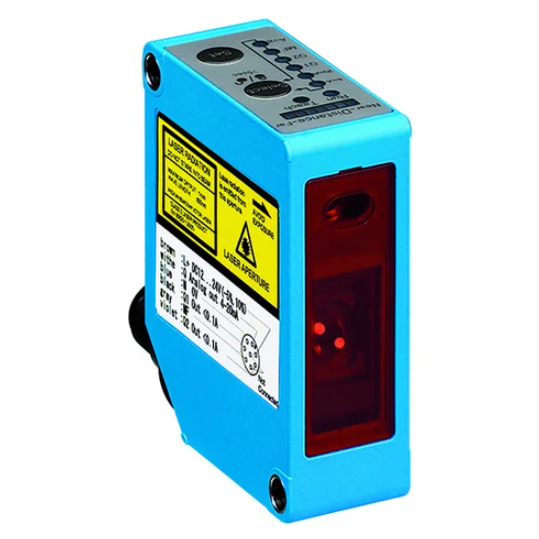

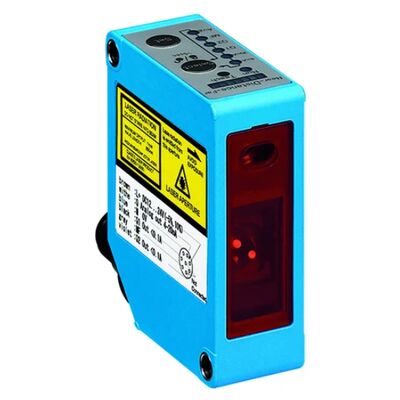

Повторная точность 30 микрометров оптический датчик SICK OD2-P120W60I2

Место происхождения	Германия
Фирменное наименование	SICK
Номер модели	УМ18-218161101
Количество мин заказа	1
Цена	INQUIRY
Упаковывая детали	Оригинал
Время доставки	В складе/1-3 дня
Условия оплаты	Т/Т
Поставка способности	99+

Подробная информация о продукте

Заказ не	6036625	Тип продукта	Оптический лазерный датчик смещения
Ряд	Миниатюрный датчик расстояния OD2	Диапазон измерения	60 ~ 180 мм
Расстояние ссылки	120 мм	Точность повторения	30 мкм
Ошибка линейности	±120 мкм	Масса	Около 25 г
Выделить	SICK оптический датчик OD2-P120W60I2 , SICK промышленные датчики OD2-P120W60I2

Оставьте сообщение

Характер продукции

SICK OD2-P120W60I2 Оптический датчик смещения | Высокоточные бесконтактные измерения

Знакомство с датчиком перемещения SICK OD2-P120W60I2

БОЛЬНОЙ OD2-P120W60I2(Номер для заказа: 6036625) — это высокопроизводительный оптический датчик смещения из известной серии OD Value, предназначенный для точного бесконтактного измерения расстояния в сложных промышленных условиях. Этот компактный прямоугольный датчик сочетает в себе передовые лазерные технологии и прочную конструкцию, обеспечивая надежные и повторяемые измерения в широком диапазоне материалов и поверхностей.

Если вам нужно контролировать уровни заполнения, проверять выравнивание деталей или позиционировать компоненты с точностью до микрона, OD2-P120W60I2 предлагает производительность и гибкость для оптимизации ваших автоматизированных процессов.

Основные характеристики и технические характеристики

Основные показатели производительности

Спецификация	Ценить
Диапазон измерения	От 60 мм до 180 мм (номинально 120 мм ± 60 мм)
Тип выхода	Токовый выход 4–20 мА + 2 цифровых выхода PNP
Повторяемость	30 мкм (при стандартных условиях)
Линейность	± 120 мкм (при стандартных условиях)
Время ответа	≥ 1 мс
Измерение частоты	≤ 2 кГц

Технические преимущества

Видимый красный лазер класса 2(IEC 60825-1:2014) для безопасной эксплуатации и простоты выравнивания.
Компактный дизайн(20 мм x 40 мм x 15 мм) для установки в ограниченном пространстве
Степень защиты IP67для пыленепроницаемой и водонепроницаемой работы в суровых промышленных условиях
Встроенный кабель длиной 2 мдля гибкого монтажа и подключения
Установка среднего значения(1–64x) для повышения стабильности измерений
Автоматическая регулировка чувствительностидля работы с различными поверхностными условиями
Обучаемые аналоговые выходыдля быстрой и простой настройки
Инвертируемые цифровые выходыдля универсальной интеграции в системы управления

Как это работает: передовая технология оптического смещения

SICK OD2-P120W60I2 использует принципы измерения времени пролета для определения расстояния до объекта с исключительной точностью. Датчик излучает видимый красный лазерный луч (размер пятна 1 x 1,5 мм на расстоянии 120 мм), который отражается от целевой поверхности. Измеряя время, необходимое свету для прохождения до объекта и обратно, датчик рассчитывает точное расстояние и преобразует его в пропорциональный аналоговый сигнал 4–20 мА и два цифровых выхода PNP.

Этот бесконтактный метод измерения исключает износ, связанный с физическими контактными датчиками, обеспечивая длительный срок службы и стабильную производительность даже в многоцикловых приложениях.

Области применения: универсальные решения промышленных задач

OD2-P120W60I2 отлично подходит для широкого спектра промышленных применений в различных отраслях:

Производство и сборка

Точное позиционирование: Направляющие роботы для установки лобового стекла, размещения компонентов и операций дозирования.
Мониторинг уровня заполнения: Проверьте уровень жидкости или сыпучего материала в контейнерах и бункерах.
Выравнивание детали: Проверьте правильность расположения компонентов во время процессов сборки.
Контроль двойного листа: Обнаружение нескольких слоев во время операций подачи листов.

Робототехника и автоматизация

Расположение захвата: Обеспечить точное размещение инструментов и заготовок.
Выравнивание каретки: Поддержание точного позиционирования движущихся частей в автоматизированных системах.
Позиционирование журнала: Оптимизируйте обращение с солнечными панелями, электронными компонентами и другими деликатными предметами.

Контроль качества и инспекция

Мониторинг высоты: Измерение и проверка размеров оптических компонентов, отливок и обработанных деталей.
Измерение толщины пленки: Контролируйте оставшуюся пленку на намоточных машинах.
Мониторинг пресс-форм для слитков: Обеспечить правильный выброс слитков в процессе литья.

Установка и настройка: быстрая интеграция для немедленных результатов

OD2-P120W60I2 спроектирован для простой установки и настройки:

Монтаж: Конструкция крепления на шасси обеспечивает надежное крепление в любой ориентации.
Источник питания: Работает от напряжения 12–24 В постоянного тока для совместимости со стандартными промышленными энергосистемами.
Связь: Встроенный кабель длиной 2 м упрощает подключение к системам управления.
Обучение: Интуитивная настройка через многофункциональный вход для функций отключения лазера, внешнего обучения и триггера.
Конфигурация: Отрегулируйте настройки среднего значения и выходные параметры в соответствии с требованиями конкретного приложения.

Почему стоит выбрать SICK OD2-P120W60I2?

Проверенная промышленностью надежность: Более чем 70-летний опыт SICK в области датчиков обеспечивает долгосрочную работу и долговечность.
Непревзойденная точность: повторяемость 30 мкм обеспечивает высокоточное управление процессом
Гибкая интеграция: Несколько вариантов вывода и обучаемые функции адаптируются к различным системным требованиям.
Прочная конструкция: Защита IP67 выдерживает пыль, влагу и суровые условия эксплуатации.
Экономичное решение: Снижает время простоя и затраты на техническое обслуживание по сравнению с контактными измерительными системами.

Технические характеристики (Полная информация)

Категория	Технические характеристики
Механический	- Материал корпуса: пластик - Размеры: 20 мм х 40 мм х 15 мм. - Вес: 25 г (прибл.) - Тип подключения: кабель длиной 2 м.
Электрический	- Напряжение питания: 12–24 В постоянного тока. - Потребление тока: ≤ 50 мА - Выходной ток: 4–20 мА (аналоговый), максимум 100 мА на выход PNP.
Относящийся к окружающей среде	- Рабочая температура: от -10°C до +40°C. - Температура хранения: от -25°C до +70°C. - Степень защиты: IP67 (IEC 60529).
Характеристики лазера	- Тип: Видимый красный лазер - Класс лазера: 2 (IEC 60825-1:2014) - Длина волны: 650 нм - Размер светового пятна: 1 мм х 1,5 мм (на расстоянии 120 мм)

Информация для заказа

Номер детали: OD2-P120W60I2 (6036625)
Аксессуары: Монтажные кронштейны, защитные крышки и удлинительные кабели приобретаются отдельно.

Заключение

БОЛЬНОЙ OD2-P120W60I2Оптический датчик смещения обеспечивает точность, надежность и гибкость, необходимые для оптимизации промышленных процессов в производстве, робототехнике и приложениях контроля качества. Благодаря технологии бесконтактного измерения, прочной конструкции и простоте интеграции этот датчик является отличной инвестицией для предприятий, стремящихся повысить эффективность, снизить затраты и улучшить качество продукции.
