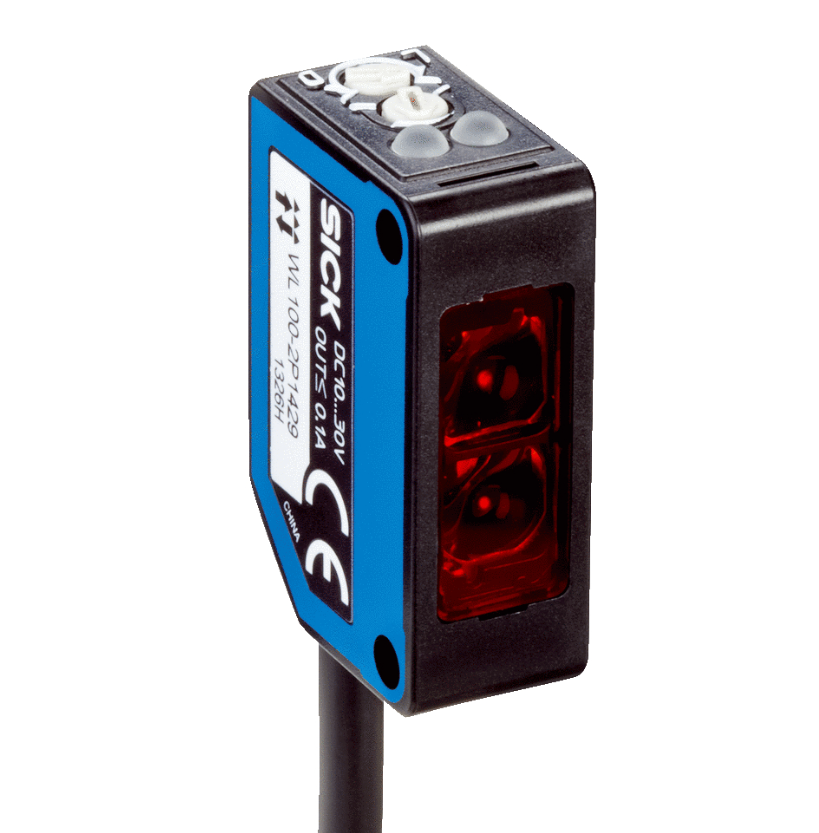

SICK WL100-2N1439 для обнаружения объектов в системах промышленной автоматизации и управления

  • SICK WL100-2N1439 For Object Detection In Industrial Automation And Control Systems
Место происхождения Германия
Фирменное наименование SICK
Номер модели WL100-2N1439
Количество мин заказа 1
Цена INQUIRY
Упаковывая детали Оригинал
Время доставки В складе/1-3 дня
Условия оплаты Т/Т
Поставка способности 99+
Подробная информация о продукте
Заказ не 6052357 Тип продукта Ретрорефлекторный фотоэлектрический датчик
Ряд Серия W100-2 Источник света Видимый красный светодиод
Длина кабеля 2м Измерение 11×31×20 мм
Степень защиты IP67
Выделить

Промышленные датчики SICK WL100-2N1439

,

Промышленные датчики SICK для обнаружения объектов
Оставьте сообщение
Характер продукции

SICK WL100-2N1439 Световозвращающий фотоэлектрический датчик | Миниатюрное решение для промышленной автоматизации

Обзор продукта



БОЛЬНОЙ WL100-2N1439(№ для заказа 6052357) — компактный световозвращающий фотоэлектрический датчик серии W100-2, предназначенный для надежного обнаружения объектов в приложениях промышленной автоматизации. Объединение11 мм х 31 мм х 20 ммминиатюрный форм-фактор с высокой дальностью обнаруженияот 0,01 м до 7,2 м(макс.) с использованием рефлектора P250 этот датчик обеспечивает исключительные характеристики в условиях ограниченного пространства.
Благодаря передовой технологии двойной линзы и источнику видимого красного светодиода WL100-2N1439 обеспечивает стабильное обнаружение различных объектов, сводя к минимуму ложные срабатывания. СЧастота переключения 1000 ГциВремя отклика ≤0,5 мс, он обеспечивает точное обнаружение даже на высокоскоростных производственных линиях.

Ключевые особенности и преимущества



Особенность Выгода
Световозвращающая технология Упрощенная установка за счет крепления одного датчика и отражателя, что устраняет проблемы с выравниванием датчиков переходящего луча.
Ультракомпактный дизайн Ширина 11 мм подходит для ограниченного пространства в ячейках машин и автоматики.
Широкий диапазон обнаружения Максимальная дальность действия от 0,01 до 7,2 м (отражатель P250) позволяет работать на различных расстояниях.
Высокоскоростная производительность Частота переключения 1000 Гц и время отклика ≤0,5 мс для быстродвижущихся объектов
Гибкая конфигурация Переключение света/тьмы по выбору с помощью поворотного переключателя; потенциометр регулировки чувствительности
Прочная конструкция Степень защиты IP67 выдерживает суровые промышленные условия (пыль, струи воды)
NPN-выход Максимальный ток 100 мА для прямого управления небольшими нагрузками; обратная полярность и защита от короткого замыкания
Экономичный пакет В комплект входит монтажный кронштейн BEF-W100-A и отражатель P250 для немедленной установки.

Технические характеристики



Параметр Ценить
Номер модели WL100-2N1439 (№ заказа 6052357)
Принцип действия Световозвращающий фотоэлектрический датчик с двойной линзой
Диапазон обнаружения От 0,01 до 5,5 м (стандартно), от 0,01 до 7,2 м (максимум с рефлектором P250)
Источник света Видимый красный светодиод (длина волны 632 нм, срок службы 100 000 часов при 25°C)
Размер светового пятна Ø 280 мм на расстоянии 4 м
Источник питания 10–30 В постоянного тока (пульсации ±10%), потребляемый ток 30 мА (без нагрузки)
Тип выхода NPN (макс. выходной ток 100 мА)
Режим переключения Переключение на свет/тьму (выбирается с помощью поворотного переключателя)
Время ответа ≤ 0,5 мс (резистивная нагрузка)
Частота переключения 1000 Гц (соотношение светлого/темного 1:1)
Связь 3-жильный кабель из ПВХ, длина 2 м, площадь жилы 0,18 мм².
Размеры 11 мм (Ш) x 31 мм (В) x 20 мм (Г)
Монтаж Резьбовые отверстия М3 для надежной установки.
Материал корпуса Пластик АБС/ПК/ПОМ; линза: пластик ПММА
Рейтинг защиты IP67 (пыленепроницаемый, водостойкий)
Рабочая температура от -25°С до +55°С
Температура хранения от -40°С до +70°С
Безопасность СБТФД 954 года; схемы защиты: обратная полярность, обратная полярность выхода, перегрузка по току/короткое замыкание

Приложения



SICK WL100-2N1439 отлично подходит для широкого спектра промышленных применений:
  1. Погрузочно-разгрузочные работы: Обнаружение объектов на конвейерной ленте, подсчет упаковок, обнаружение поддонов.
  2. Упаковочное оборудование: Обнаружение этикеток, отслеживание пленки, проверка наличия коробки.
  3. Автоматизированные сборочные линии: Проверка наличия/отсутствия компонентов, проверка положения.
  4. Полиграфическая и бумажная промышленность: Обнаружение листов, мониторинг разрывов полотна.
  5. Производство электроники: Обнаружение печатной платы, подтверждение размещения компонентов
  6. Еда и напитки: Обнаружение бутылок/банок, контроль уровня наполнения контейнера.
  7. Автоматизация склада: Системы комплектации контейнеров, проверка места хранения.

Установка и настройка



  1. Монтаж: Для прямой установки используйте прилагаемый кронштейн BEF-W100-A или винты M3.
  2. Размещение отражателя: Расположите отражатель P250 (входит в комплект поставки) напротив датчика, обеспечив беспрепятственную видимость.
  3. Регулировка чувствительности: Используйте потенциометр 270°, чтобы установить оптимальный диапазон обнаружения.
  4. Выбор режима переключения: Установите режим работы «свет/темнота» с помощью поворотного переключателя (L=свет, D=темно)
  5. Электропроводка: Подключите к источнику питания 10–30 В постоянного тока (красный провод +, черный провод -, коричневый провод выход)
  6. Проверка: Проверьте зеленый светодиод (питание) и оранжевый светодиод (выход) на правильность работы.

Преимущества перед конкурентами



  • Компактный дизайн: ширина 11 мм значительно меньше, чем у многих конкурирующих датчиков, что позволяет устанавливать их в ограниченном пространстве.
  • Расширенный диапазон: Максимальная дальность обнаружения 7,2 м превышает стандартные миниатюрные датчики.
  • Надежная работа: Технология двойной линзы минимизирует оптические перекрестные помехи и обеспечивает стабильное обнаружение.
  • Экономическая эффективность: Включает необходимые аксессуары (кронштейн, отражатель) без дополнительной оплаты.
  • Простая интеграция: Простая настройка с понятными индикаторами и элементами управления.
  • Прочная конструкция: Защита IP67 обеспечивает долговечность в суровых промышленных условиях.

Информация о покупке



Детали заказа:
  • Модель: SICK WL100-2N1439
  • Номер заказа: 6052357
  • Входящие в комплект аксессуары: Монтажный кронштейн BEF-W100-A, отражатель P250.
  • Гарантия: 12 месяцев с даты покупки
Рекомендуемые запасные части:
  • Дополнительные отражатели P250 (Артикул № 5304812)
  • Напольный кронштейн BEF-W100-B (Артикул № 5311521)
  • STE-0803-G 3-контактные разъемы M8 (№ для заказа 6037322)
Почему стоит выбрать SICK? Компания SICK является мировым лидером в области сенсорного интеллекта, предоставляющим инновационные решения для промышленной автоматизации с 1946 года. WL100-2N1439 использует многолетний опыт SICK в области фотоэлектрических технологий датчиков, обеспечивая надежную работу и длительный срок службы.
