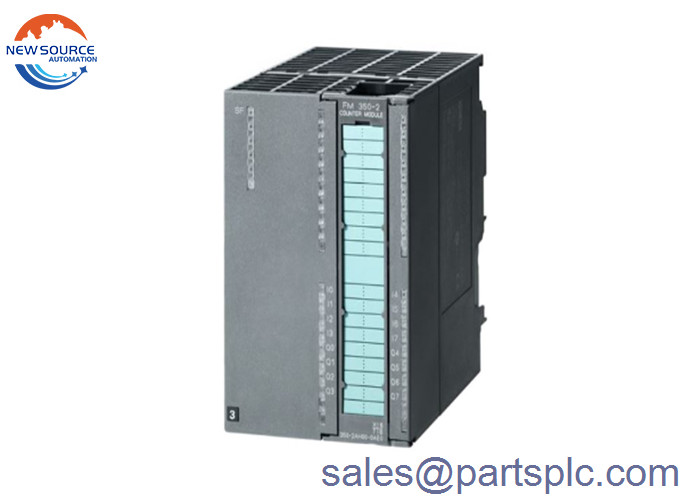

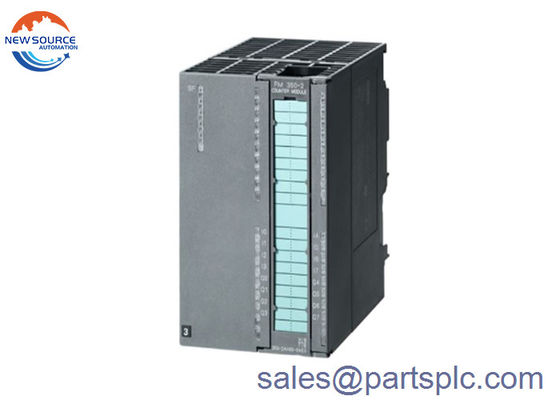

Модуль счетчика Siemens 6ES7350-2AH01-0AE0 Simatic S7 300 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, счетчик модуля FM 350-2, 8 каналов, 20 кГц, 24 В кодер для подсчета, измерения частоты, измерения скорости, измерения продолжительности периода, дозировки в том числе.Комплект конфигурации и электронная документация на CD-ROM

Напряжение питания
Вспомогательное напряжение 1L+, напряжение нагрузки 2L+
● Номинальное значение (DC) 24 В
● допустимый диапазон, нижний предел (DC) 20,4 В
● допустимый диапазон, верхний предел (DC) 28,8 В
Входной ток
от напряжения нагрузки L+ (без нагрузки), максимум 150 мА
от 5 В постоянного тока от обратной магистрали, максимум 100 мА
Поставка кодера
Поставка кодера NAMUR
● 8,2 В Да
● Выходной ток, максимум 200 мА
Потеря мощности
Потеря мощности, примерно 10 Вт
Цифровые входы
Количество цифровых входов 8
Количество входов NAMUR 8
Функции 1 для каждой из портов запуска/остановки
Входное напряжение
● для сигнала "0" -3 до +5В
● для сигнала "1" от 11 до 30,2 В
Входной ток
● для сигнала "0", максимум (допустимый тихий ток) 2 мА
● для сигнала "1", типа 9 мА
Задержка ввода (для номинального значения входного напряжения)
для стандартных входов
∆ при 0 до 1 максимум 50 мкс
Длина кабеля
● защищенный, максимум 100 м
Цифровые выходы
Количество цифровых выходов 8
Защита от короткого замыкания Да
Ограничение напряжения индуктивного отключения до L+ (-40 V)
Выходное напряжение
● для сигнала "1", минимум L+ (-0,8 В)

● для сигнала "1" номинальное значение 0,5 А
● для сигнала "0" остаточный ток, максимум 0,5 мА
Задержка выхода при сопротивляющей нагрузке
● от "0" до "1", максимум 300 мкс
Частота переключения
● с сопротивляющей нагрузкой, максимум 500 Гц
● с индуктивной нагрузкой, максимум 0,5 Гц
Общий ток выходов (на группу)
горизонтальная установка
до 40 °C, максимум 4 А
до 60 °C, максимум 2 А
все другие места крепления
до 40 °C, максимум 2 А
Длина кабеля
● защищенный, максимум 600 м
● без экрана, максимум 100 м
Кодировщик
Подключаемые кодеры
● Инкрементальный кодер (асимметричный) Да
● 24 В инициатор Да
● 24 В направленный элемент Да
● Кодировщик NAMUR Да
● Двухпроводной датчик Да
Кодер NAMUR
● Вводный сигнал в соответствии с стандартом DIN 19 234
● Входной ток для сигнала "0", максимум 1,2 мА
● Входной ток для сигнала "1", минимум 2,1 мА
● Задержка ввода, максимум 50 мкс
● частота ввода, максимум 20 кГц
● Длина кабеля, защищенная, максимум 100 м
Перерывы/диагностика/информация о состоянии
Диагностическая функция Да; Диагностическая информация читаемая
Сигнализация
● Диагностическая сигнализация Да; параметризируемая
● Прерывание оборудования Да; Параметризируемое
Диагностическая индикация LED
● Групповая ошибка SF (красный) Да
Счетчик
Количество входов счетчика 8; 32 или ±31 бита
Входный счетчик 24 В
● Входное напряжение для сигнала "0" -3 до +5В
● Входное напряжение для сигнала "1" от 11 до 30,2 В
● Входной ток для сигнала "1", типа 9 мА
● Частота подсчета, максимум 20 кГц; дополнительный кодер: 10 кГц
Потенциальное отделение
Цифровые входы потенциального разделения
● между каналами и базовой полосой Да; и экранирование
Цифровые выходы с потенциальным разделением
● между каналами и базовой полосой Да; и экранирование
Счетчик потенциального разделения
● между каналами и базовой полосой Да; и экранирование
Способ подключения
требуется передний разъем 1x 40-прикольный
Размеры
Ширина 80 мм
Высота 125 мм
Глубина 120 мм
