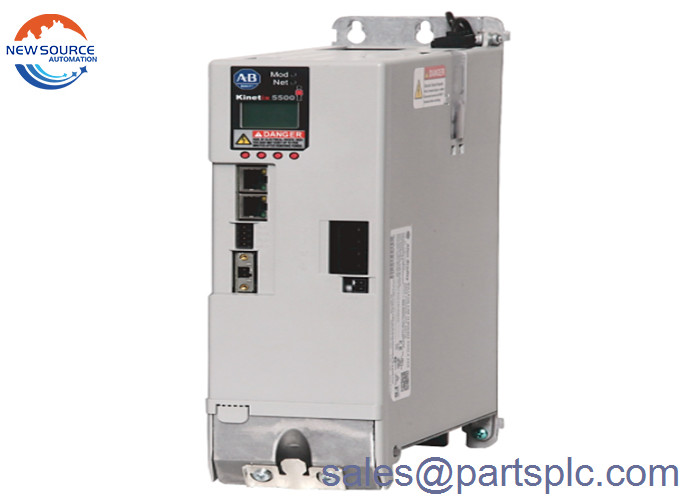

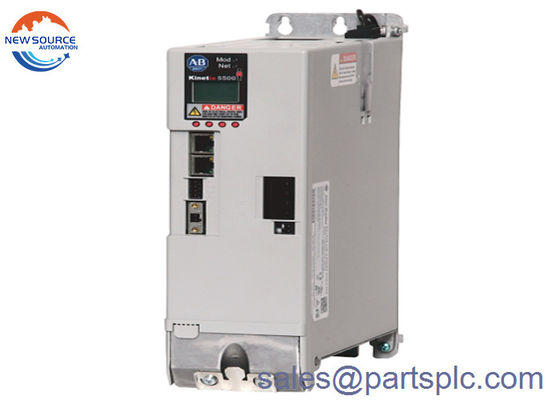

2198-H070-ERS2 Сервопривод Часть системы управления движением Kinetix 5500

2198-H070-ERS2 Сервопривод Часть системы управления движением Kinetix 5500

2198-H070-ERS2

2198-H070-ERS2 - это сервопривод Kinetix 5500.Этот сервопривод предназначен для удовлетворения требований экономической эффективности, таких как масштабируемость для будущих улучшений с поддержкой современных контроллеров для прямой интеграцииСовместимыми контроллерами является платформа Logix Programmable Automation Controller (PAC), в которой параметры привода могут быть напрямую связаны с контроллером CompactLogix, ControlLogix и GuardLogix.

Интеграция с платформой Logix называется премьерной интеграцией. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

2198-H070-ERS2 имеет требование ввода напряжения 195-264 VAC, 3-фазный с номинальным вводом 240 VAC и 324-528 VAC, 3-фазный с номинальным вводом 480 VAC.У него параметры выхода шины 22.50 непрерывный выход и 67,5 пиковый выход, в то время как непрерывная выходная мощность составляет 7,2 кВт @ 230 Врм, 3-фазный и 14,9 кВт @ 480 Врм, 3-фазный.Применимые номиналы выходной мощности двигателя включают непрерывный выходной ток 23.0 А и пиковый выходный ток 81,3 А, в то время как применимая выходная мощность двигателя составляет 7,0 кВт @ 195-264 ВРм, 3-фазный и 14,6 кВт @ 324-528 ВРм, 3-фазный.

2198-H070-ERS2 оснащен защитой от перенапряжения и перенапряжения, а также обнаружением тока короткого замыкания.Перенапряжение автобуса обнаруживается при входе 440 VDC @ 240 VAC и входе 810 VDC @ 480 VAC, а низкое напряжение автобуса запускается при входе 138 VDC @ 240 VAC и 275 VDC @ 480 VAC.Скоростной ток 200 000 А, симметричный.

2198-H070-ERS2 - это сервопривод Kinetix 5500 с интегрированными функциями безопасности.требует меньшего пространства панели и только один кабель может быть использован для упрощения проводки системыОн обеспечивает высокую производительность и масштабируемость при низкой стоимости с обмотками двигателя, соответствующими номиналам привода, обеспечивая более эффективное размещение системы.2198-H070-ERS2 также имеет два порта Ethernet, что позволяет поддерживать линейные и DLR (Device Level Ring) топологии.Возможность запуска как индукционных, так и сервомоторов на одной приводной платформе еще больше упрощает работу и обслуживание системы.

Двигатель 2198-H070-ERS2 требует 3-фазного 190 - 528В напряжения ввода переменного тока на частоте 47 - 63 Гц. Он имеет 23,7A основного ввода переменного тока, 60A максимального входа (0-пик) и 71.1A пикового ввода переменного тока.Он имеет непрерывный и пиковый выходный ток 23A и 57.5A при значениях RMS (средний квадратный корень) и 32.5 и 81.3 при значениях 0-пика соответственно.У него эффективность 97% с емкостным поглощением энергии 104.87 J. 2198-H070-ERS2 предлагает инновационное общее соединение шины AC/DC для многоосевых приложений.Встроенные функции безопасности позволяют полностью интегрировать проект в приложения Logix Designer для движения, контроля и безопасности.


Основные продукты

Серия 1 (USA AB): 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Продукты Schneider (Франция): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Серия продуктов General Electric (США): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

Серия изделий 4 Ovation (США): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (США): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Продажи ABB (Швеция): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (США): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Система серии I / A Invensys Foxboro (США): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Германия): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

О нашей команде

Наша компания имеет штаб-квартиру в Сямене, Фуцзяне, Китай, и напрямую сотрудничает с оригинальной фабрикой; имеет профессиональную команду продаж, собственную техническую поддержку инженеров,и хорошее послепродажное обслуживание; большой запас, оригинальное качество продукции и быстрая доставка.Это помогает нам стать сильным сторонником наших клиентов, предоставлять решения для конечных пользователей и обеспечивать прибыль для реселлеров.

Упаковка и доставка

1) 100% совершенно новая и оригинальная заводская печать!

2)Гарантия: 1 год

3) Опаковка: Оригинальная упаковка в картонных коробках.

4)Время доставки: DHL,UPS,Fedex экспресс отправка обычно занимает 3-10 рабочих дней,зависит от страны доставки.В редких случаях строгие таможенные очистки сделают время доставки немного длиннее,Будьте терпеливы.

5) Все товары будут проверены перед отправкой.
