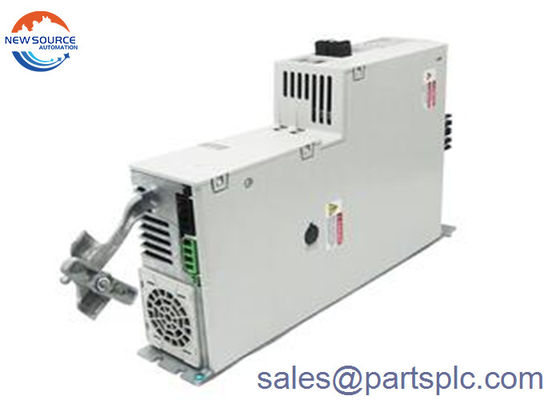

Часть модуля оси Ален Брэдли 2198-D057-ERS3 системы сервопривода локальных сетей I/P 5700 Kinetix

2198-D057-ERS3

2198-D057-ERS3 Kinetix 5700 Dual Axis Inverter by является модулем привода с двойной осью инвертора, используемым в широком диапазоне приложений управления движением.Он имеет пропускную способность скорости 400 Гц с частотой модуляции ширины импульса 4 КГц и выходным током 23 А, который достигает 57 А2198-D057-ERS3 имеет выходную мощность 15,6 КВт при 324-528 В ACRMS (трехфазный) и постоянный входный ток 24,5 А постоянного тока при 458-747 В постоянного тока с внутренней емкостью 705 °F.Двигатель имеет управляющий ток 2.3А постоянного тока для двигателя без тормоза при 24В постоянного тока и 8.3А при 24В постоянного тока для двигателей с тормозами и имеет общий приток тока 4А.2198-D057-ERS3 имеет процентное номинальное рассеивание энергии, зависящее от температуры, 252 Вт при 20%, 354W на 40%, 456W на 60%, 558W на 80% и 660W на 100%.

Инвертор 2198-D057-ERS3 имеет рабочий температурный диапазон от 0 до 50 градусов по Цельсию (32-122 градуса по Цельсию).Цельсий) при 5-95% неконденсирующей относительной влажности и хранится при температуре -40-70 °CИнвертор предназначен для установки на высоте до 1500 метров (4921 фута) без де-рейтинга,но он будет уменьшаться на 3% на каждые 300 метров выше 1500 м и также построен, чтобы выдержать эксплуатационный удар 15G и вибрации 2G на 55-500Гц2198-D057-ERS3 весит примерно 6,76 кг (14,9 фунта) и имеет размеры 252 мм (9,92 дюйма) x 358 мм (14,09 дюйма) x 55 мм (2,17 дюйма).

2198-D057-ERS3 - это сервопривод Kinetix, который является частью сервосистемы Kinetix 5700 Ethernet I/P.Этот сервопривод используется для интерфейса с Kinetix сервомоторами для реализации управления движением и положениемОн поддерживает интегрированное управление движением через Ethernet I / P через встроенные двойные порты связи интерфейса RJ45 Ethernet.

2198-D057-ERS3 имеет ширину модуля 85 мм с физическими измерениями 9,92 x 3,35 x 17,0 дюйма или 252 x 85 x 433 мм и вес 14.9 фунтов или 6,76 кг.Он поддерживает установку с нулевым стеканием и предназначен для снижения затрат на проводку и установку.

Это сервопривод с двойной осью и двойными портами Ethernet. it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.

Основные продукты

Серия 1 (USA AB): 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Продукты Schneider (Франция): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Серия продуктов General Electric (США): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

Серия изделий 4 Ovation (США): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (США): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Продажи ABB (Швеция): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (США): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Система серии I / A Invensys Foxboro (США): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Германия): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

О нашей команде

Наша компания имеет штаб-квартиру в Сямене, Фуцзяне, Китай, и напрямую сотрудничает с оригинальной фабрикой; имеет профессиональную команду продаж, собственную техническую поддержку инженеров,и хорошее послепродажное обслуживание; большой запас, оригинальное качество продукции и быстрая доставка.Это помогает нам стать сильным сторонником наших клиентов, предоставлять решения для конечных пользователей и обеспечивать прибыль для реселлеров.

Упаковка и доставка

1) 100% совершенно новая и оригинальная заводская печать!

2)Гарантия: 1 год

3) Опаковка: Оригинальная упаковка в картонных коробках.

4)Время доставки: DHL,UPS,Fedex экспресс отправка обычно занимает 3-10 рабочих дней,зависит от страны доставки.В редких случаях строгие таможенные очистки сделают время доставки немного длиннее,Будьте терпеливы.

5) Все товары будут проверены перед отправкой.
