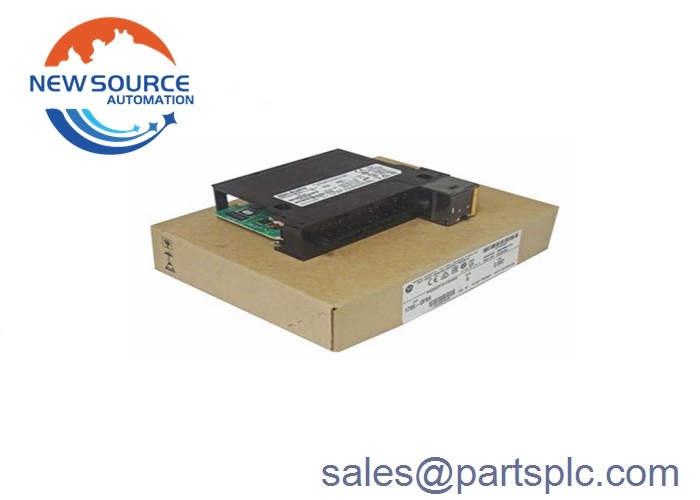

Новый запечатанный в заводских условиях модуль аналогового вывода 1756-OF8H SER A ControlLogix HART

1756-OF8H

1756-OF8H - это аналоговый выходный модуль с платформы контроллера ControlLogix.конфигурируемый для выходных сигналов тока 0-20 мА и 4-20 мА и выходных сигналов напряжения +/-10VDC1756-OF8H имеет разрешение модуля 15-16 бит на всех диапазонах сигнала.Монотонность без отсутствия кодов метод преобразования с форматом данных Integer mode (слева обоснованно)Этот модуль установлен на шасси ControlLogix 1756 и занимает только один слот.Он может функционировать как локальный модуль IO и удаленный компонент модуля I / OДля окончания сигнальных проводов этот модуль поставляется с съемным терминальным блоком (RTB). Этот RTB может быть заменен на 1756-TBNH или 1756-TBSH с механическим RTB keying, определенным пользователем.Применяемый размер провода при использовании 1756-TBNH равен 0.33-2.1 мм2 (22-14 AWG) для однопроводного соединения и 0.33...1.3 мм2 (22...16 AWG) для двойного соединения.Размер проволоки 3 мм2 (22...16 AWG)1756-OF8H имеет напряжение непрерывной изоляции 50 В. Изоляция модуля осуществляется только между выходными каналами и задней плоскостью.Дополнительно, время обнаружения открытой цепи модуля доступно для текущей конфигурации только при максимальной защите от перенапряжения +/- 24 ВДС.

1756-OF8H ControlLogix Voltage/Current Analog Output Module by является аналоговым выходном модулем, который имеет 8 выходов напряжения или тока с одним HART-модемом на модуль.Он имеет выбираемый диапазон сигнала напряжения / тока -10.4336-10.4336В и 0-21.2916mA. 1756-OF8H имеет общий выход +/- 10V или 0-20mA и разрешение сигнала 15-16 бит для всех диапазонов.Он также имеет заднеплановое течение 230 mA @ 5.1 VDC и 230 mA @ 24 VDC, общая мощность заднего плана 6,54 Вт. Он имеет тепловое рассеивание 16,78 BTU / ч и рассеивание мощности 4,92 Вт.1756-OF8H имеет изоляционное напряжение 50V с базовой изоляцией, протестированной на 1500V AC в течение 60 между выходными каналами и задней плоскостью.

1756-OF8H, в отличие от других аналоговых модулей ввода/вывода, предлагает открытое обнаружение цепи и имеет время обнаружения цепи при значении, которое должно быть установлено ниже 0,1 мА.Его текущее время установки без HART чуть ниже 23 мс., и ниже 37 мс с HART, а время установки напряжения составляет 8,5 мс до 95% с сопротивляющимися нагрузками.15% (текущий) и его стандартный интервал калибровки составляет около 12 месяцев1756-OF8H имеет смещение 100 V/deg C. или 200nA/deg C. и модуль имеет общую ошибку модуля 0,15% (напряжение) или 0,3% (течение).и температурный код МЭКОперационная температура 1756-OF8H ̊ составляет от 0 до 60 градусов Цельсия при относительной влажности 5-95%.




Основные продукты

Серия 1 (USA AB): 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Продукты Schneider (Франция): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Серия продуктов General Electric (США): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

Серия изделий 4 Ovation (США): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (США): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Продажи ABB (Швеция): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (США): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Система серии I / A Invensys Foxboro (США): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Германия): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

О нашей команде

Наша компания имеет штаб-квартиру в Сямене, Фуцзяне, Китай, и напрямую сотрудничает с оригинальной фабрикой; имеет профессиональную команду продаж, собственную техническую поддержку инженеров,и хорошее послепродажное обслуживание; большой запас, оригинальное качество продукции и быстрая доставка.Это помогает нам стать сильным сторонником наших клиентов, предоставлять решения для конечных пользователей и обеспечивать прибыль для реселлеров.

Упаковка и доставка

1) 100% совершенно новая и оригинальная заводская печать!

2)Гарантия: 1 год

3) Опаковка: Оригинальная упаковка в картонных коробках.

4)Время доставки: DHL,UPS,Fedex экспресс отправка обычно занимает 3-10 рабочих дней,зависит от страны доставки.В редких случаях строгие таможенные очистки сделают время доставки немного длиннее,Будьте терпеливы.

5) Все товары будут проверены перед отправкой.
