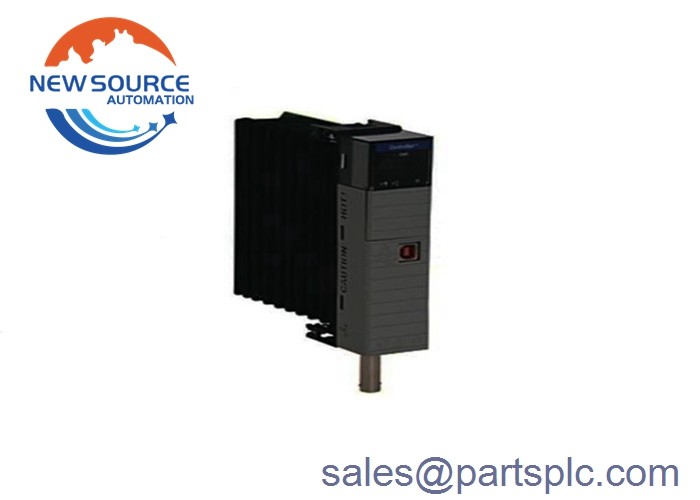

Allen Bradley 1756-CN2R /A Rev 301 Мостовой модуль ControlLogix ControlNet

1756-CN2R

1756-CN2R - это коммуникационный модуль ControlLogix, который является частью платформы контроллера Logix.Этот модуль в основном используется для установления подключения в избыточной топологии сети ControlNet, поскольку он имеет два (2) порта BNC ControlNetЭтот модуль занимает одну часть корпуса и может быть установлен на любом доступном слоте стандартного корпуса, например 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 и используется со стандартным питанием ControlLogix, особенно 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B и избыточные источники питания, такие как 1756-PA75R, 1756-PB75R, 1756-PSCA2.Сеть ControlNet - это многоузловая коммуникационная сеть, использующая коаксиальную магистральную линию кабеля с узлами, соединяющимися на магистральной линии с помощью кабелей DropЭтот конкретный модуль использует 1786-RG6 Quad Shield RG6 Коаксиальный кабель для подключения к сети. До 5 Мбит/с скорость передачи поддерживается 1756-CN2R. Кроме двойных ControlNet портов,1756-CN2R также поставляется с одним (1) портом USB, который поддерживает скорость передачи 12 Мбит/с на полной скорости. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersОн также может быть предназначен для связи с устройствами интерфейса человека-машины (HMI) и системами контроля и сбора данных (SCADA).Он поддерживает до 128 соединений Logix и максимум 131 соединения связи.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsОн имеет избыточный тип конфигурации и общается со скоростью 5 Мбит / с по максимум 99 узлов. 1756-CN2R имеет максимум 128 соединений связи Logix.У него 1300 мА при 5.1В постоянного тока и один из 3mA при 24В постоянного тока и рассеивает 6,6W тепла при 22,5 BTU / ч. Он имеет изоляционное напряжение 30V постоянного тока с базовой изоляцией, проверенной при 500В в течение одной минуты между ControlNet и системой.1756-CN2R имеет двойной ControlNet BNC, ControlNet RJ45 и один порт USB 1.1 для подключения и связи с другими устройствами.Он выпускается в открытом корпусе и обозначается температурным кодом IEC T4 и североамериканским температурным кодом T4A.. Операционная температура 1756-CN2R колеблется от 0 до 60°C при относительной влажности 5-95% без конденсации,и он имеет операционную скорость удара 30G и максимальную вибрацию 2G на 10-500Hz.




Основные продукты

Серия 1 (USA AB): 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Продукты Schneider (Франция): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Серия продуктов General Electric (США): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

Серия изделий 4 Ovation (США): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (США): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Продажи ABB (Швеция): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (США): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Система серии I / A Invensys Foxboro (США): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Германия): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

О нашей команде

Наша компания имеет штаб-квартиру в Сямене, Фуцзяне, Китай, и напрямую сотрудничает с оригинальной фабрикой; имеет профессиональную команду продаж, собственную техническую поддержку инженеров,и хорошее послепродажное обслуживание; большой запас, оригинальное качество продукции и быстрая доставка.Это помогает нам стать сильным сторонником наших клиентов, предоставлять решения для конечных пользователей и обеспечивать прибыль для реселлеров.

Упаковка и доставка

1) 100% совершенно новая и оригинальная заводская печать!

2)Гарантия: 1 год

3) Опаковка: Оригинальная упаковка в картонных коробках.

4)Время доставки: DHL,UPS,Fedex экспресс отправка обычно занимает 3-10 рабочих дней,зависит от страны доставки.В редких случаях строгие таможенные очистки сделают время доставки немного длиннее,Будьте терпеливы.

5) Все товары будут проверены перед отправкой.
