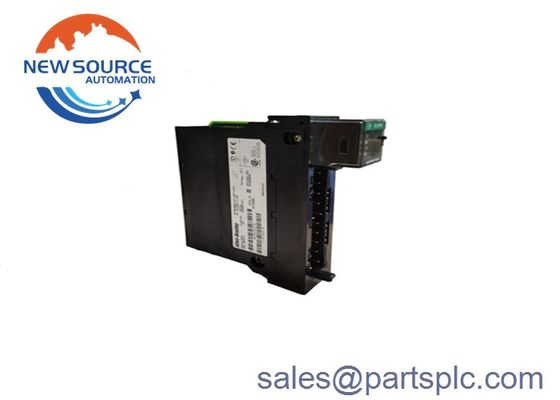

Новый запечатанный в заводских условиях модуль ввода AB 1756-IF16 SER A ControlLogix 16 Pt 1756IF16

1756-IF16

1756-IF16 - это аналоговый входный модуль ControlLogix. Этот модуль принимает сигналы тока и напряжения, такие как ±10V, 0-10V, 0-5V и 0-20 mA.Этот модуль поддерживает три (3) типа конфигурации сигнальной проводки, таких как одноконтактнаяСреди поддерживаемых конфигураций проводки одноконтактная проводка является наиболее чувствительной к шуму и должна использоваться с сигналами, имеющими общую основу.Для повышенной чувствительности к шуму, используется метод дифференциальной проводки, в то время как высокоскоростная дифференциальная проводка используется в системах, которые требуют быстрых обновлений данных относительно входных сигналов.

При одноконтактной проводке модуль становится аналоговым модулем 16-канального ввода.модуль уменьшается до восьми (8) каналов аналогового входного модуля при использовании с дифференциальной проводкойКроме того, модуль становится четырехканальным аналоговым модулем ввода, когда модуль проводят в виде высокоскоростной дифференциальной проводки.

Индивидуальные разрешения 1756-IF16 составляют 320 мкВ/счет (15 бит + биполярный знак) @ ±10.25В диапазон входа; 160 мкВ/счет (16 бит) @ 0-10.25В диапазон входа; 80 мкВ/счет (16 бит) @ 0-5.125В диапазон входа и 0.32 μA/count (16 битов) @ 0-20.5 mA. Этот модуль имеет время сканирования, которое варьируется, например, 16-488 мс для одноконтактных; 8-244 мс с дифференциальной проводкой и 5-122 мс с высокоскоростной дифференциальной проводкой.Он имеет встроенный аналого-цифровой преобразователь схемы с использованием метода Сигма-Дельта. Конвертированные данные хранятся в соответствии с режимом целых чисел (слева обосновано, 2 s дополнение) IEEE 32-разрядный формат данных с плавающей запятой. Этот модуль имеет калиброванную точность лучше 0.05% диапазона для входного напряжения и 0.15% диапазона для ввода тока.

1756-IF16 может быть проводки с использованием трех различных методов, в зависимости от требований пользователя и применения, таких как одноконтактная проводка, дифференциальная проводка,и дифференциальная проводка высокоскоростного режима. Метод одноконтактной проводки лучше всего применяется, когда все устройства ввода связаны с общей основой. Это для сравнения одной стороны ввода сигнала с сигнальной основой, чтобы получить разницу,который затем используется модулем при генерации цифровых данных для контроллераКогда приложения не имеют общего основания или могут иметь отдельные пары сигналов, рекомендуется использовать метод дифференциальной проводки.Этот метод проводки также предназначен для среды, где требуется улучшенная шумоподавляющая защитаКаналы в дифференциальном режиме не полностью изолированы друг от друга.Один канал может повлиять на чтение другого канала, если несколько дифференциальных входных сигналов имеют разные общие ссылки напряжения. Когда это происходит, пользователи должны подключить вход на разные модули или заменить неизолированный модуль на изолированный входный модуль. В этом режиме разрешено 8 соединений.метод дифференциальной проводки высокоскоростного режима позволяет максимально быстро обновлять данныеОднако для того, чтобы пользователи могли использовать высокоскоростной режим, требуются определенные условия. Во-первых, он использует метод дифференциальной проводки. Во-вторых,когда в этом режиме может использоваться только один из четырех каналов на модулеПотребление энергии модуля 1756-IF16 составляет 2,3 Ватта и он имеет общую мощность на заднем плане 2,33 Ватта.

Поток этого модуля при 5,1 вольтах составляет 150 мА, или 65 мА при 24 вольтах. Напряжение и номинальные токи задней плоскости составляют 5,1 вольта постоянного тока, максимум 150 мА и максимум 24 вольта постоянного тока 65 мА..Диапазон входного тока составляет от 4 до 20 мА, а диапазон входного напряжения составляет от -10 до 10 вольт и ограничен 100 ВА. Рассеивание напряжения составляет около 2.3 Ватта и расход энергии в настоящее время 3Тепловое рассеивание напряжения составляет 7,84 БТУ/час и 13,3 БТУ/час для тока.
