Allen Bradley 1746-INT4 SLC 500 Изолированная термопары / MV аналоговый входный модуль

1746-INT4

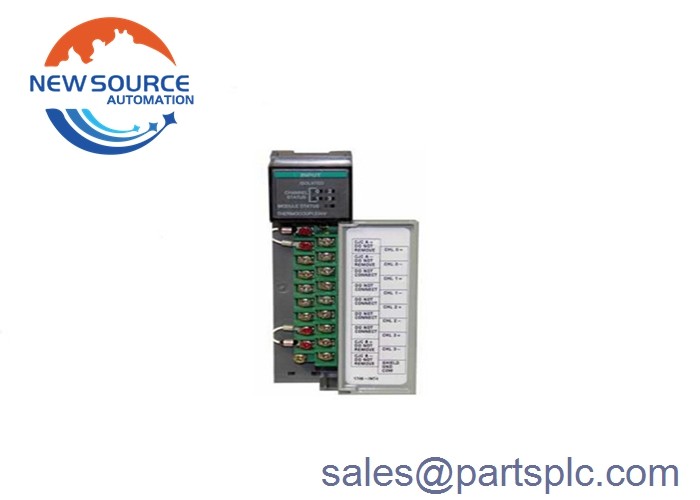

1746-INT4 SLC 500 Изолированная термопара/MV аналоговый входный модуль

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorОн имеет четыре (4) входных канала для термопаров и датчиков мВ. Он имеет ток 110 мА при 5 В постоянном напряжении и 85 мА при 24 В постоянном напряжении и общий рейтинг мощности на заднем плане 0,6 Вт.Он имеет четыре (4) индивидуально изолированных каналов входа, которые также изолированы от фоновой плоскости и он использует метод преобразования модуляции Sigma-Delta ADCОн использует аналоговый фильтр с низкопроходным цифровым фильтром и имеет нормальный режим отторжения более 60 дБ при 60 Гц между терминалами.Он также имеет общий режим отторжения более 120 дБ между входами и землей шасси с дисбалансом 1kΩ и имеет пропускную способность канала 8 Гц1746-INT4 требует калибровки на поле и должна быть калибрована не реже одного раза в год.

Он обеспечивает изоляцию, испытанную при 1000В транзиторном или 150В переменном напряжении между каналом-канал и каналом-задней плоскостью.Он имеет 5 светодиодных индикаторов, из которых 4 указывают на состояние каждого канала и один указывает на состояние модуляОн имеет выбираемые типы входа термопары B, C, D, E, J, K, N, R, S и T, а также аналоговые входы 50-50 мВ постоянного тока и 100-100 мВ постоянного тока.Он имеет входной импеданс более 10 Мегаом и предлагает 20nA открытого диагоналя обнаруженияОн имеет время ответов на шаги 600 мс в худшем случае, и модуль имеет общую точность, которая зависит от типа ввода.Его рабочая температура составляет от 0 до 60 градусов.. Цельсия (32-140 градусов по Фаренгейту) при 5-95% неконденсирующей влажности и имеет сертификаты CE, CSA и UL.

1746-INT4 - это четырехканальный аналоговый входный модуль термопары / мВ. Этот модуль используется для платформы SLC 500 программируемого логического контроллера (PLC).Этот модуль совместим с термопарными датчиками типа C, D, J, K, T, E, R, S, B и N. Он также может использоваться с сигналом mV с диапазоном от -100 до 100 mV DC.

Этот модуль может использоваться в приложениях с температурным диапазоном от -270 до 1820 градусов по Цельсию.рабочее напряжение сигнала mV составляет -50 до 50 мВ и -100 до 100 мВ, которое обычно поступает от сигнальных преобразователей. Этот модуль следует линейной термопаральной линеаризации стандарта IPTS68, NBS MN 125 и NBS MN 161. Он также имеет терминал компенсации холодного соединения, который обеспечивает точность ± 1,5 ° C (34,7 ° F),0... 70 °C (32...158 °F)Он имеет выбираемую пользователем температурную шкалу в °C или °F и 0,1 °C или 0,1 °F и милливольтную шкалу в 0,1 мВ или 0,01 мВ.

Для обеспечения безопасной работы модуль также оснащен системой обнаружения открытой цепи.Показание температуры может отображать максимальное значение верхней и нижней ступеней или значение нуля (0). This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
